新能源电机驱动系统的原理与故障

新能源汽车摒弃传统内燃机，依靠电机驱动系统完成动力输出，它是整车三电系统核心部件，决定车辆加速性能、行驶平顺性与行车稳定性，也是新能源维修、车况检测、车险定损必学专业内容。

一、系统整体组成

整套电机驱动系统结构精简，由五大核心部件构成：

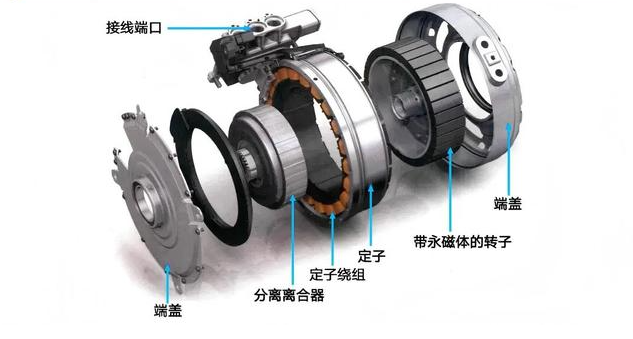

驱动电机：动力输出核心，主流分为永磁同步电机、交流异步电机；

电机控制器 MCU：动力控制中枢，负责电流转换与动力调配；

高压动力电池：提供高压直流电，为整套驱动系统供电；

减速传动总成：替代变速箱，实现降速增扭传递动力；

散热冷却系统：水冷 / 风冷结构，控制电机工作温度；

辅助配件包含旋转变压器、温度传感器、高压线束、低压通讯线路等。

二、完整工作原理

车辆正常上电自检完成后，高压动力电池输出高压直流电；

电流输送至电机控制器，控制器内部逆变模块将直流电转换成三相交流电；

交变电流通入驱动电机定子绕组，形成旋转磁场，带动转子运转产生驱动力；

旋转变压器实时采集电机转速、转子位置信号，反馈给整车控制器精准调节动力大小；

电机输出高转速低扭矩动力，经过减速器减速增扭，通过半轴带动车轮转动，实现车辆行驶；

车辆滑行、减速制动时，电机切换为发电模式，将车辆惯性动能转化为电能回充电池，完成能量回收。

三、散热工作原理

驱动电机高负荷运转会产生大量热量，过热会直接触发限功率保护：

目前乘用车主流采用水冷散热，专用冷却液循环流经电机壳体与控制器壳体，带走工作热量，把工作温度稳定控制在安全范围；少数车型采用风冷散热结构，依靠散热风扇强制通风降温。散热失效是电机最易出现的基础性故障。

四、常见故障表现

仪表盘点亮电机故障灯、整车动力系统报警灯；

车辆可正常上电，挂挡无法行驶，动力直接切断；

行驶中动力突然变弱、加速无力，最高车速受限；

电机运转出现异响、车身起步抖动、行驶共振明显；

急加速出现动力顿挫，动力输出断断续续；

仪表提示电机高温，随即自动限制动力输出；

动能回收功能失效，滑行续航明显缩短；

车辆偶发性失速，断电重启后暂时恢复正常。

五、主要故障原因

1. 驱动电机本体故障

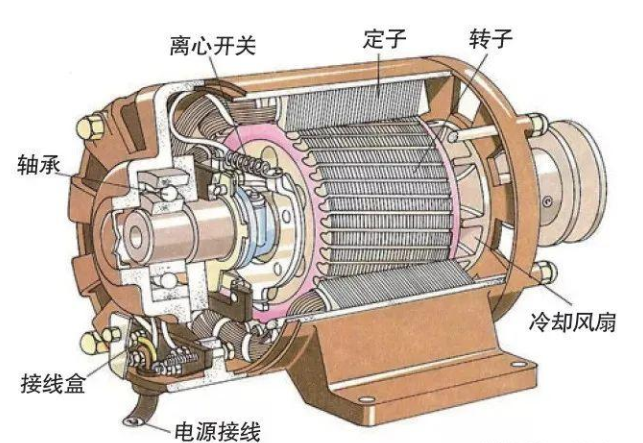

电机内部绕组受潮老化、绝缘性能下降，引发匝间短路；电机轴承磨损松旷，运转异响偏大；电机内部磁钢退磁、脱落，直接导致动力衰减；长期高温运行加速内部零部件老化损坏。

2. 电机控制器故障

控制器内部 IGBT 功率管烧毁、逆变电路损坏，无法完成电流转换；内部电容鼓包老化、电路板进水受潮、焊点虚接；控制系统程序错乱，通讯信号传输异常；高低压供电不稳，造成控制器无法正常工作。

3. 信号传感类故障

旋转变压器损坏、线路断路短路，无法精准识别电机转速与位置；电机温度传感器失灵，误报高温故障引发系统限扭；加速踏板信号异常、整车通讯中断，动力指令无法下达。

4. 冷却散热系统故障

驱动专用冷却液缺失、管路渗漏、冷却液过期变质；冷却循环水泵损坏、水道堵塞，冷却液无法正常循环；散热风扇损坏不工作，散热效率大幅下降，造成电机高温保护。

5. 高压供电与线路故障

高压线束外皮破损、插头松动进水、接线端子氧化烧蚀；高压配电盒内部触点损坏，供电不稳定；动力电池电压不稳、电芯压差过大，无法稳定供给驱动电力。

6. 机械传动故障

减速器内部齿轮磨损、缺油磨损出现打齿异响；减速器油封漏油、润滑油变质，传动阻力增大；半轴变形、内外球笼损坏，引发行驶抖动、动力传递异常。

六、基础故障检修思路

连接新能源专用诊断仪，读取动力系统故障码，快速锁定故障点位；

优先检查冷却系统，查看冷却液液位、管路有无渗漏，测试水泵与散热风扇工况；

检查高低压线路插头，排查进水、松动、烧蚀等直观问题；

读取系统数据流，监测电机温度、三相电流、转速电压判断运行状态；

区分冷车故障与热车故障，判定是否为高温引发的保护性故障；

断开低压电瓶负极静置复位，排除临时程序紊乱类偶发故障。

七、日常使用养护要点

避免长时间全油门加速、满载爬坡，减少电机高负荷运转损耗；

按照保养周期定期检查、更换驱动系统专用冷却液；

雨天谨慎深水涉水，防止电机与控制器进水短路；

避免车辆长期露天暴晒停放，延缓电气元件老化；

出现动力故障立即停车熄火，禁止带病继续行驶；

定期进店做三电专项检测，提前排查线路与电机安全隐患。

新能源电机驱动系统依靠电控逆变实现电能转机械能，结构简单、易损件少，日常故障率远低于燃油发动机。绝大多数故障集中在散热不良、控制器损坏、信号失灵、线路故障四大类。熟练掌握其工作原理与故障排查方法，是从事新能源汽车维修、新能源二手车评估、车险定损工作的核心基础技能，规范用车加定期养护，可大幅延长整套驱动系统使用寿命。
