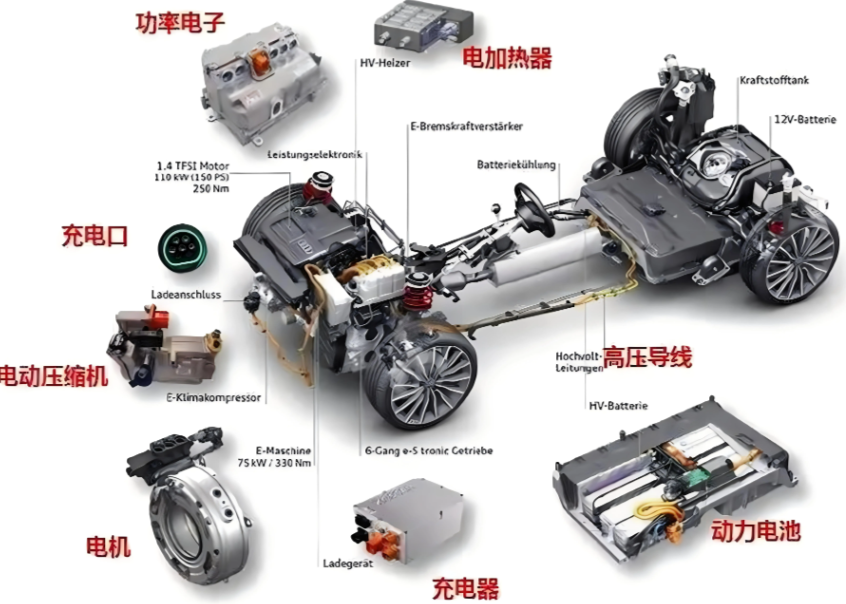

动力电池是由电芯、模组和电池包等构成,是新能源汽车当中最核心的零部件和动力来源。动力蓄电池是纯电动汽车的核心部件，也是新能源汽车上价格最高的部件之一。

现在的新能源汽车设计中，能量流的方向发生了显著变化。DCDC转换器根据车辆的实时用电需求和蓄电池的当前状态，智能地分配电力给低压用电器和蓄电池，确保了高效的能源利用和系统的稳定运行。

新能源汽车电瓶（动力电池）的结构复杂且精密，主要由电芯、模组、电池包、热管理系统和电池管理系统（BMS）五大部分组成，以下是对各部分的详细解析：

电芯

• 定义：电芯是动力电池的最小储能单元，决定着能量密度、功率性能、安全性和寿命等核心性能。

• 结构形式：电芯从结构形式上划分，主要有圆柱、方壳和软包三种。

• 圆柱电芯：一般采用钢壳，尺寸小巧、布置灵活，生产工艺成熟，一致性较高。但存在成组效率低、单体容量小、BMS管理复杂度高和寿命差的问题。主要生产企业有LG化学、松下、三星SDI等，主要应用车企为特斯拉、现代、保时捷等。

• 方壳电芯：具有易成组、效率高、单体容量大、高安全性等优点，但需要开模，成本高，且工艺设备兼容难度大。主要生产企业为宁德时代、比亚迪、国轩高科等，主要应用车企有特斯拉、比亚迪、吉利、北汽、蔚小理等。根据乘联会数据，2022年国内方壳电池市场占比达到93.2%，占据绝对优势。

• 软包电芯：采用叠片工艺进行裸电芯制作，铝塑膜热封装，尺寸变化灵活，但壳体机械强度低，成组效率低，成本相对较高。主要生产企业有AESC、LG化学、孚能科技等，主要应用车企有雷诺、日产等。

• 内部组成：电芯主要由正极、负极、隔膜和电解液组成。

• 正极材料：通常为锂金属氧化物（如三元材料NMC、磷酸铁锂LiFePO₄等），负责在充放电过程中释放/吸收锂离子，直接影响电池能量密度与性能。

• 负极材料：多为石墨或硅碳复合材料，用于储存锂离子并与正极协同完成电化学反应。

• 电解液：由锂盐（如LiPF₆）和有机溶剂组成，作为离子传导介质，促进锂离子在正负极间的迁移。

• 隔膜：微孔聚合物薄膜（如聚乙烯或聚丙烯），隔离正负极防止短路，同时允许离子通过。

模组

• 定义：多个电芯通过串并联组合形成模组，并配备辅助结构。

• 组成：

• 结构框架：固定电芯位置，防止振动或碰撞导致损坏。

• 散热设计：如液冷管路或相变材料（PCM），用于控制电芯温度。

• 电压/温度传感器：实时监测模组状态并反馈数据。

电池包（Pack）

• 定义：模组进一步集成成电池包，为新能源汽车提供动力。

• 组成：

• 电池管理系统（BMS）：监控电压、电流、温度等参数，实现均衡充放电。通过算法优化电池寿命与安全性，如过充/过放保护。

• 热管理系统：采用风冷、液冷或直冷技术，确保电池工作在最佳温度范围。部分高端车型引入相变材料散热结构以提升效率。

• 高压控制系统：包括高压配电箱（PDU）、继电器等，管理电能分配与高压安全。

• 结构防护：电池箱体采用高强度铝合金或复合材料，满足IP67防水防尘标准。底部加装防撞梁或复合材料护板，应对路面冲击。

热管理系统

• 定义：维持电芯温度稳定，确保电池在最佳工况下运行。

• 类型：

• 液冷系统：控温精度能达到±3℃，适合北方严寒地区。

• 风冷系统：成本低，适合南方温带地区。

• 直冷系统：精度更高，能达到±1℃，一般高端车型才会搭载。

电池管理系统（BMS）

• 定义：对电池进行监控和管理的系统，是连接车载动力电池和电动汽车的重要纽带。

• 功能：

• 状态监测：通过测量动力电池的荷电状态，为驾驶员提供剩余的使用电量，以便提醒驾驶员能及时为电动电池进行充电。

• 温度管理：检测电池工作时的温度，并使用吹风机或散热片来确保电池工作在最佳状态。

• 均衡管理：由于出厂制造误差、或者使用过程中的存在通风性差异、电化学性能转换不一等情况，对电池电压、剩余电量进行检测，以防过度充电。

• 安全保护：在BMS开发过程中，对BMS的危害分析有过压（过充）、欠压、过温和过流等危害事件。BMS系统安全设计的目标就是能够及时发现电池过充、并通过合理的危害分析及评估，从单点失效和潜在失效等方面考虑设计安全机制，最后做出恰当及时的处理。
